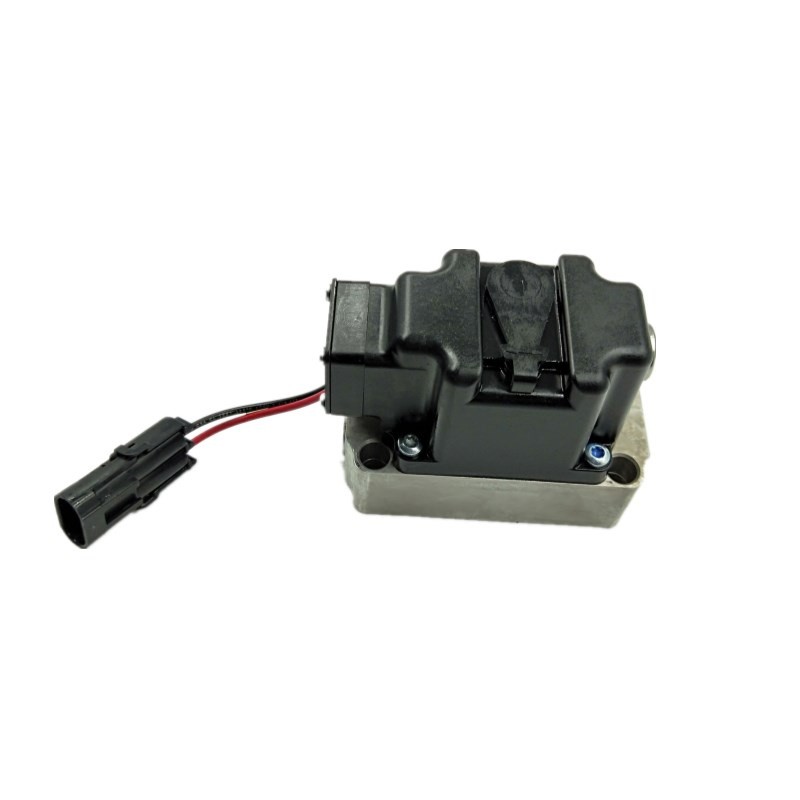

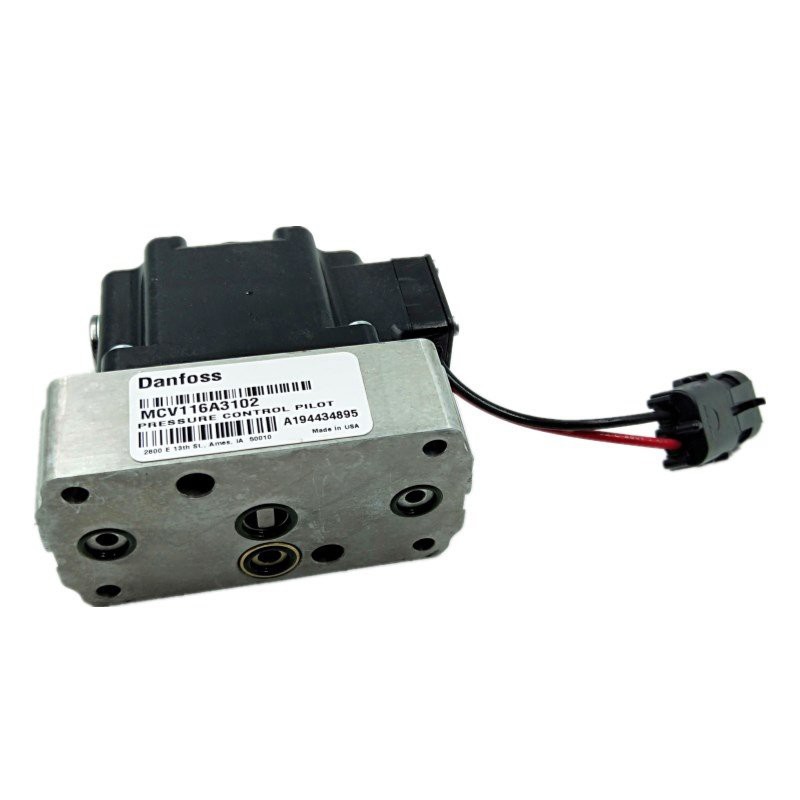

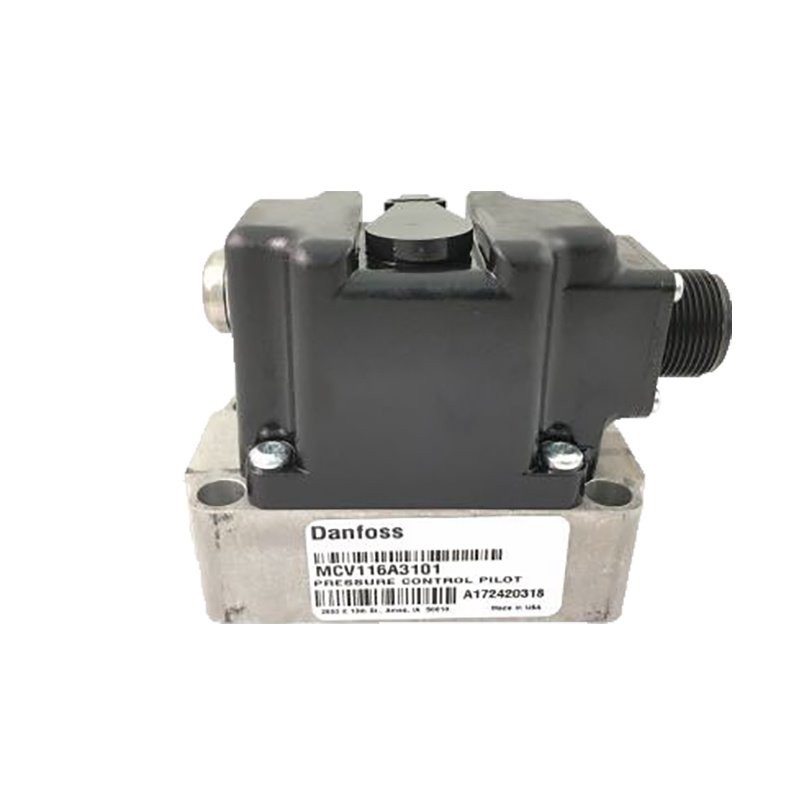

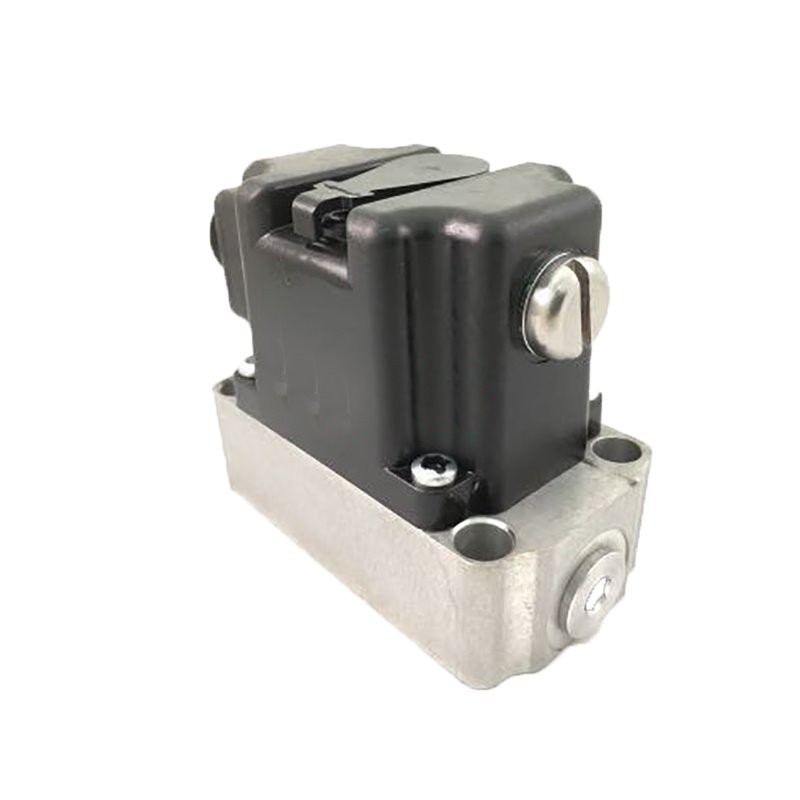

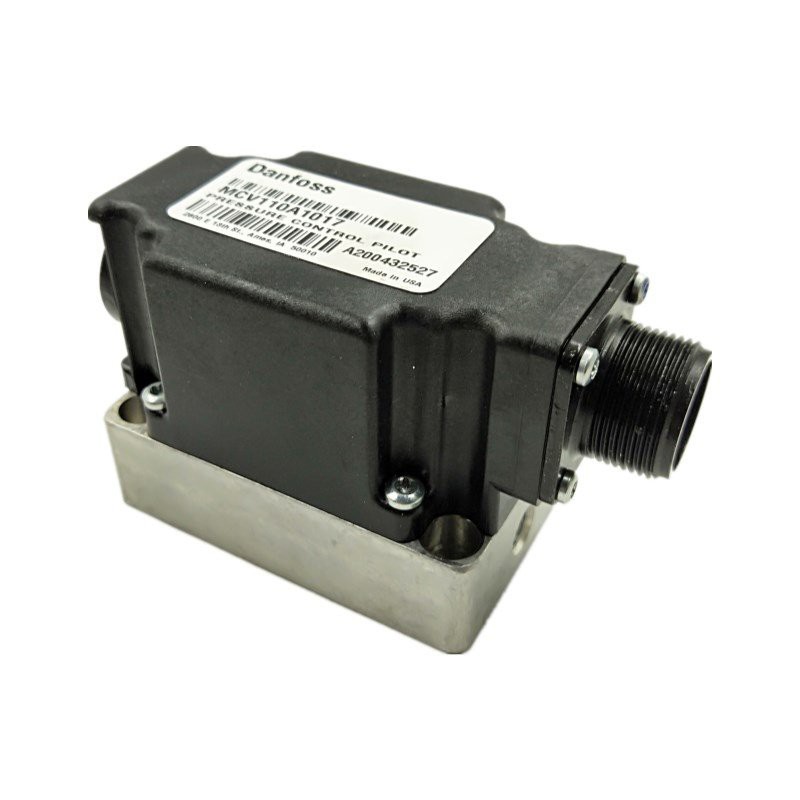

Sauer Danfoss Merek MCV116A3101 MCV116A3102 MCV116B2102D MCV116A3203 MCV116A3501 MCV116G4201 MCV116G4204 Hidrolik

Sauer Danfoss Merek MCV116A3101 MCV116A3102 MCV116B2102D MCV116A3203 MCV116A3501 MCV116G4201 MCV116G4204 Hidrolik

PCP menerima arus dc dan menghasilkan output tekanan diferensial hidrolik proporsional. Lihat Skema Kerja Internal. Arus input mengontrol tahap motor torsi, jaringan jembatan yang terdiri dari angker yang dipasang pada poros torsi dan ditangguhkan di celah udara medan magnet. Dua magnet permanen terpolarisasi secara paralel dan pelat penghubung membentuk bingkai untuk jembatan magnet. Pada nol, angker dipusatkan di celah udara antara kutub magnet yang berlawanan dengan kesetaraan gaya magnetnya dan pegas pemusatan penyetelan nol. Saat arus input naik, ujung jangkar menjadi bias utara atau selatan, tergantung pada arah arus. Gerakan jangkar yang dihasilkan ditentukan oleh arus listrik arus kendali, konstanta pegas, dan gaya umpan balik tekanan diferensial (yang mencari keseimbangan torsi, seperti dijelaskan di bawah). Linearitas hubungan input/output kurang dari 10 persen hingga 80 persen arus pengenal. Output jembatan magnetik, torsi flapper, pada gilirannya mengontrol rasio jembatan hidrolik. Pada nol, flapper dipusatkan di antara dua nozel. Hulu dari setiap nosel adalah lubang yang memberikan penurunan tekanan nominal saat sistem nol. Antara nosel dan lubang di setiap sisi adalah port kontrol. Saat torsi menggeser flapper menjauh dari satu nosel ke nosel lainnya, hasil tekanan kontrol diferensial, sisi yang tinggi menjadi yang lebih dekat dengan flapper. PCP adalah katup kontrol tekanan loop tertutup yang menggunakan reaksi tekanan hidrolik internal untuk menghasilkan umpan balik intrinsik. Dengan input step dari sumber arus, flapper awalnya bergerak menuju langkah penuh untuk menutup nosel sisi tinggi (diperintahkan). Tekanan fluida naik di sisi ini dan menggerakkan flapper kembali ke nol. Ketika keluaran torsi dari motor sama dengan keluaran torsi dari umpan balik tekanan, sistem berada dalam kesetimbangan. Tekanan deferensial kemudian sebanding dengan arus perintah
